创建于 · 2024-11-28

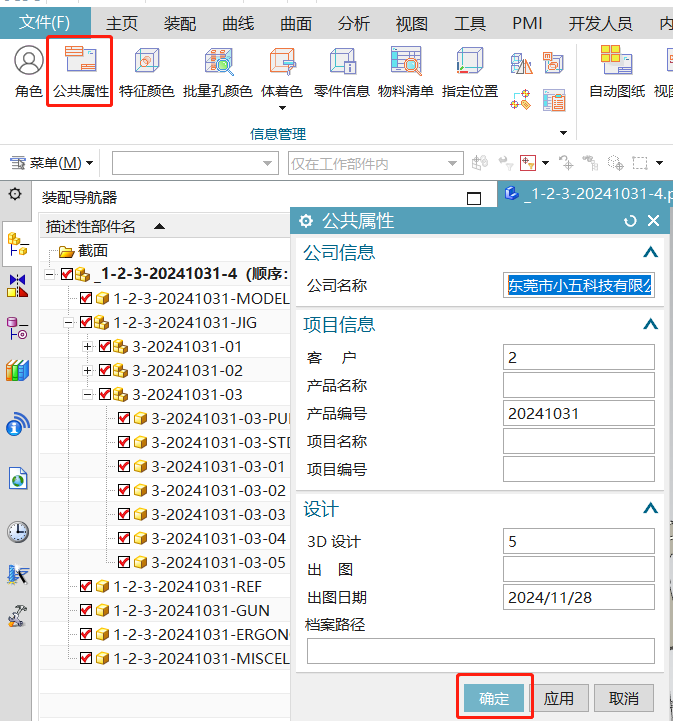

其内容信息关联图纸和BOM表格的通用信息,其信息栏可以配置。

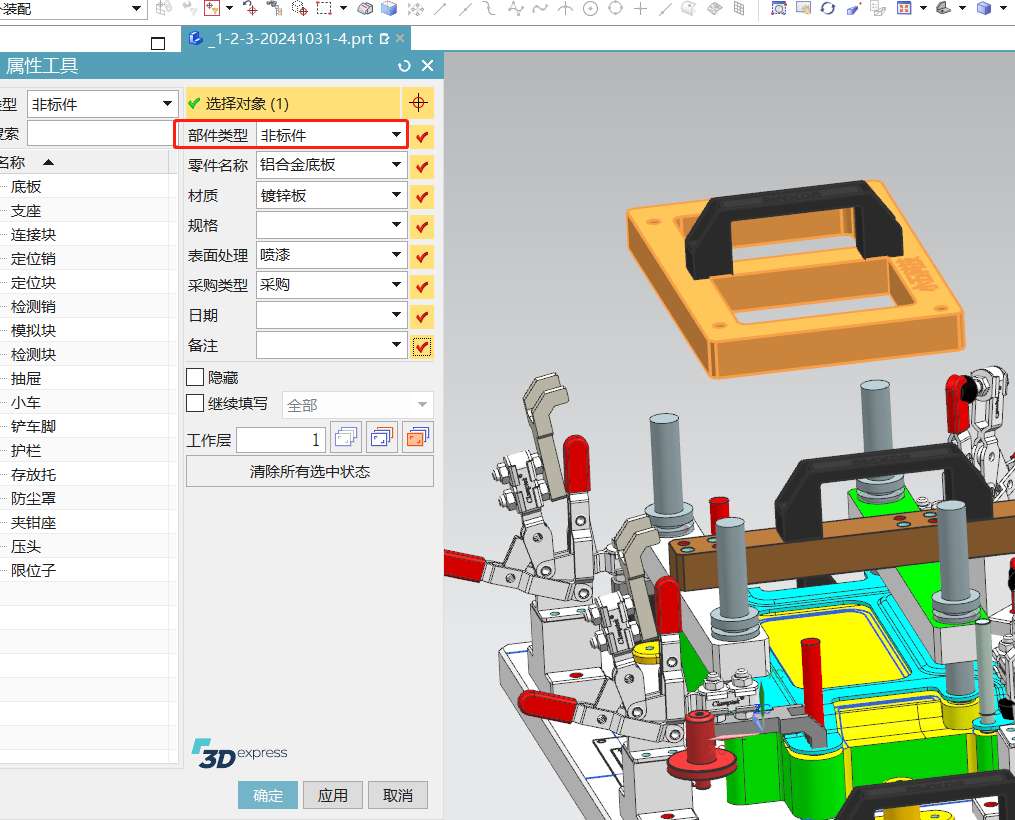

为组件赋予零件信息/更改零件类型/存放图层

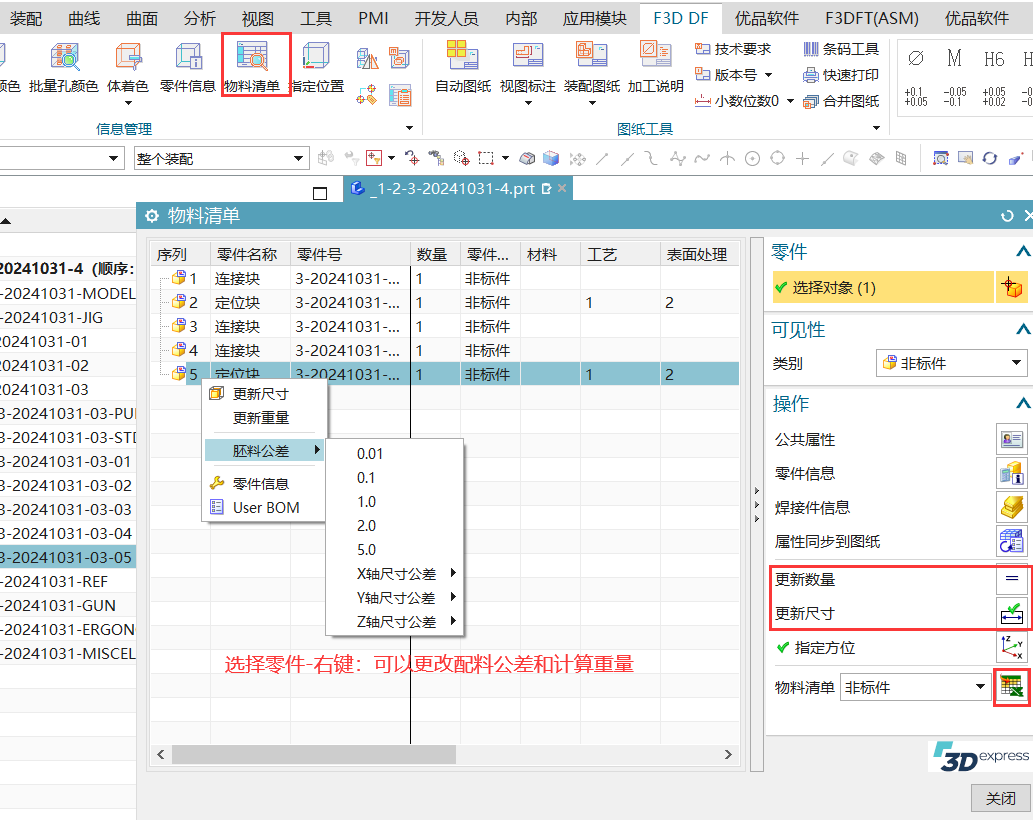

用于导出BOM表格,也可以在其列表内修改组件信息。

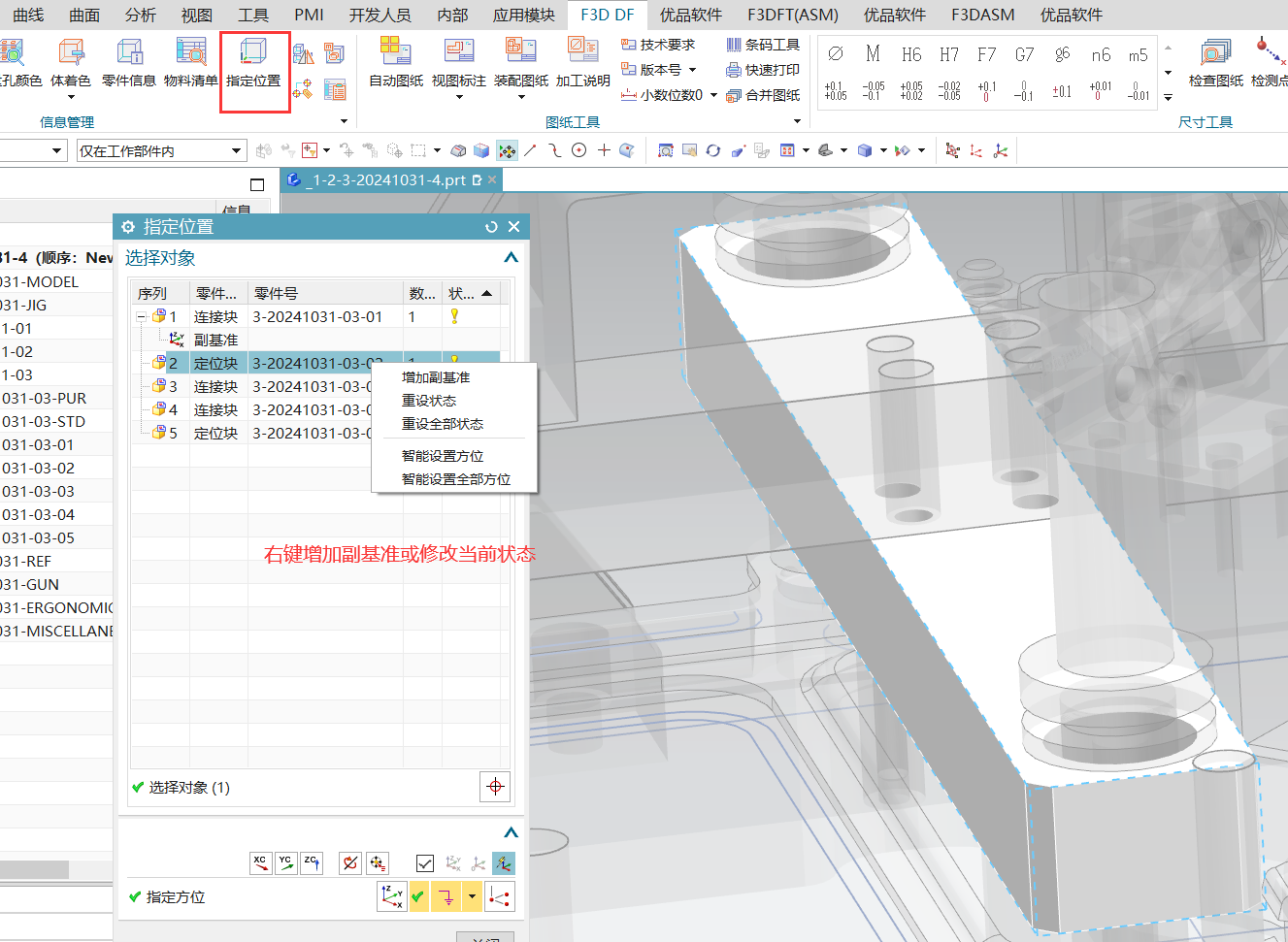

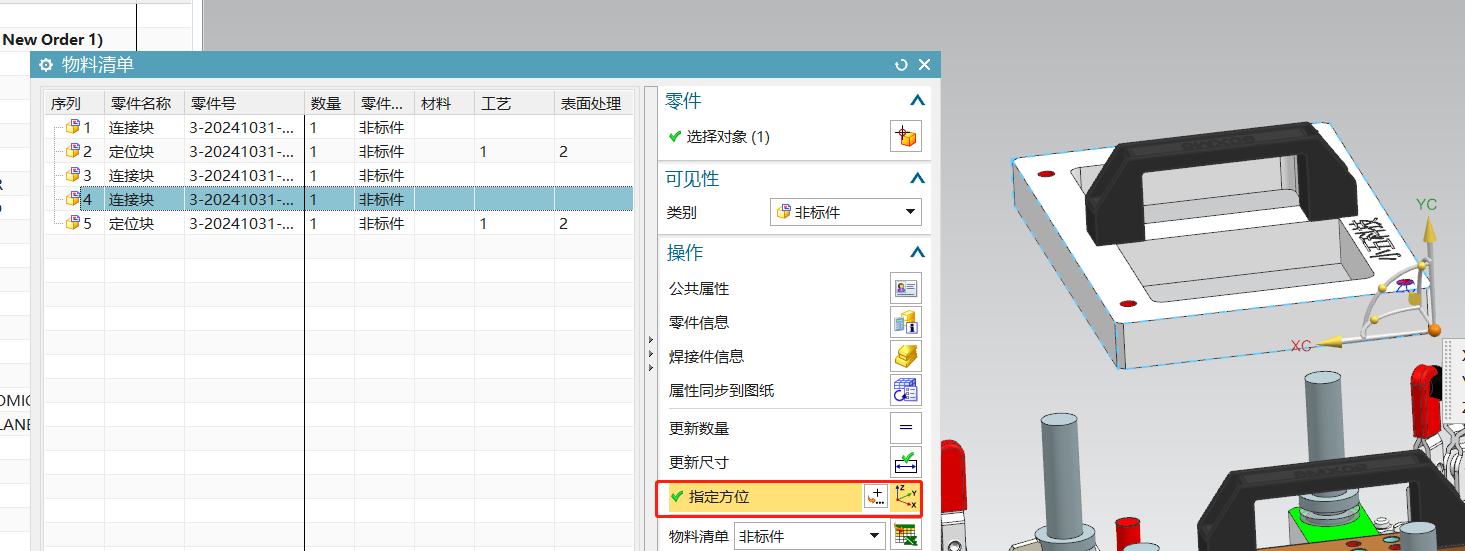

普通用户可以在物料清单上的进行指定坐标方位,而(SVIP)用户可以使用指定方位这个功能指定出图坐标和设置副基准(A向视图基准)。

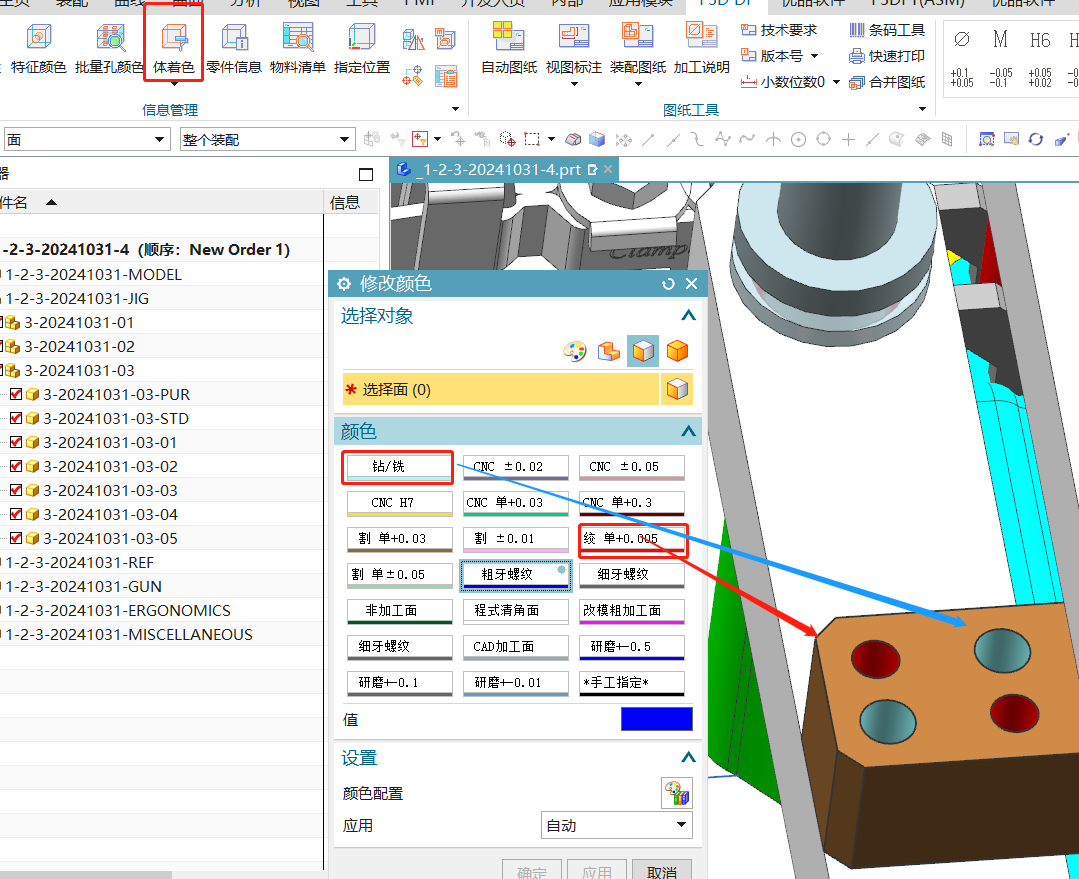

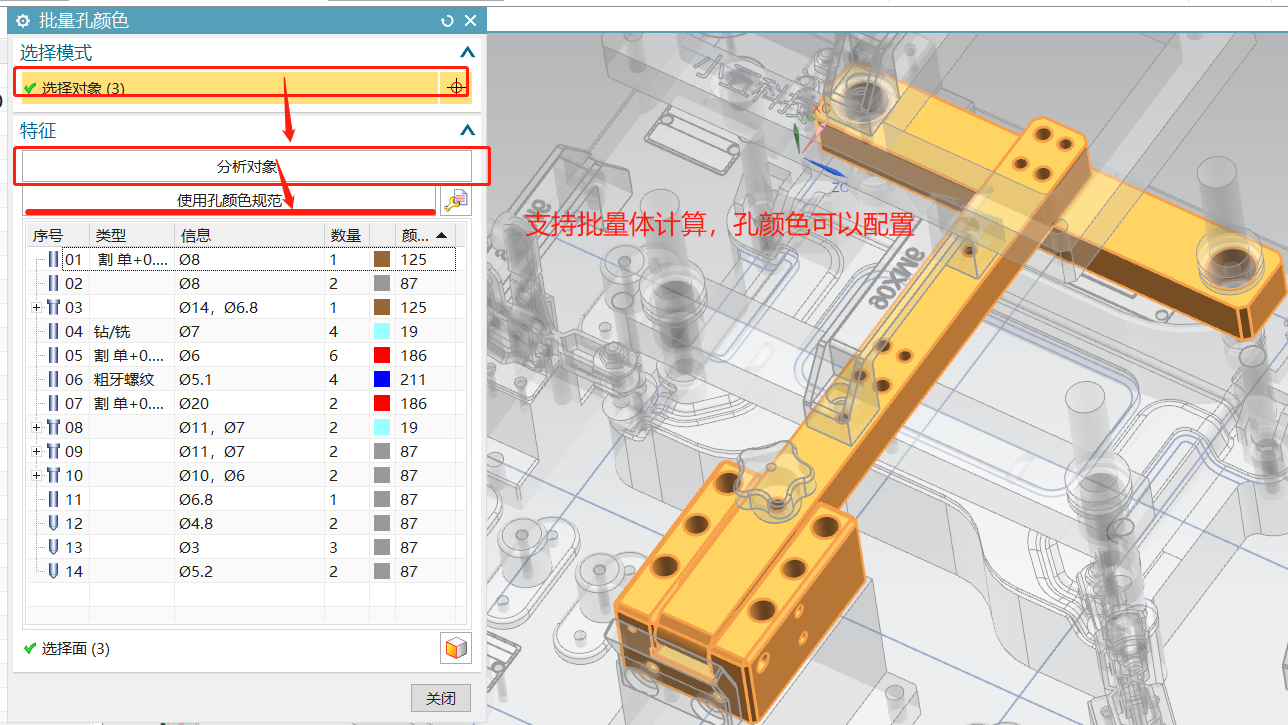

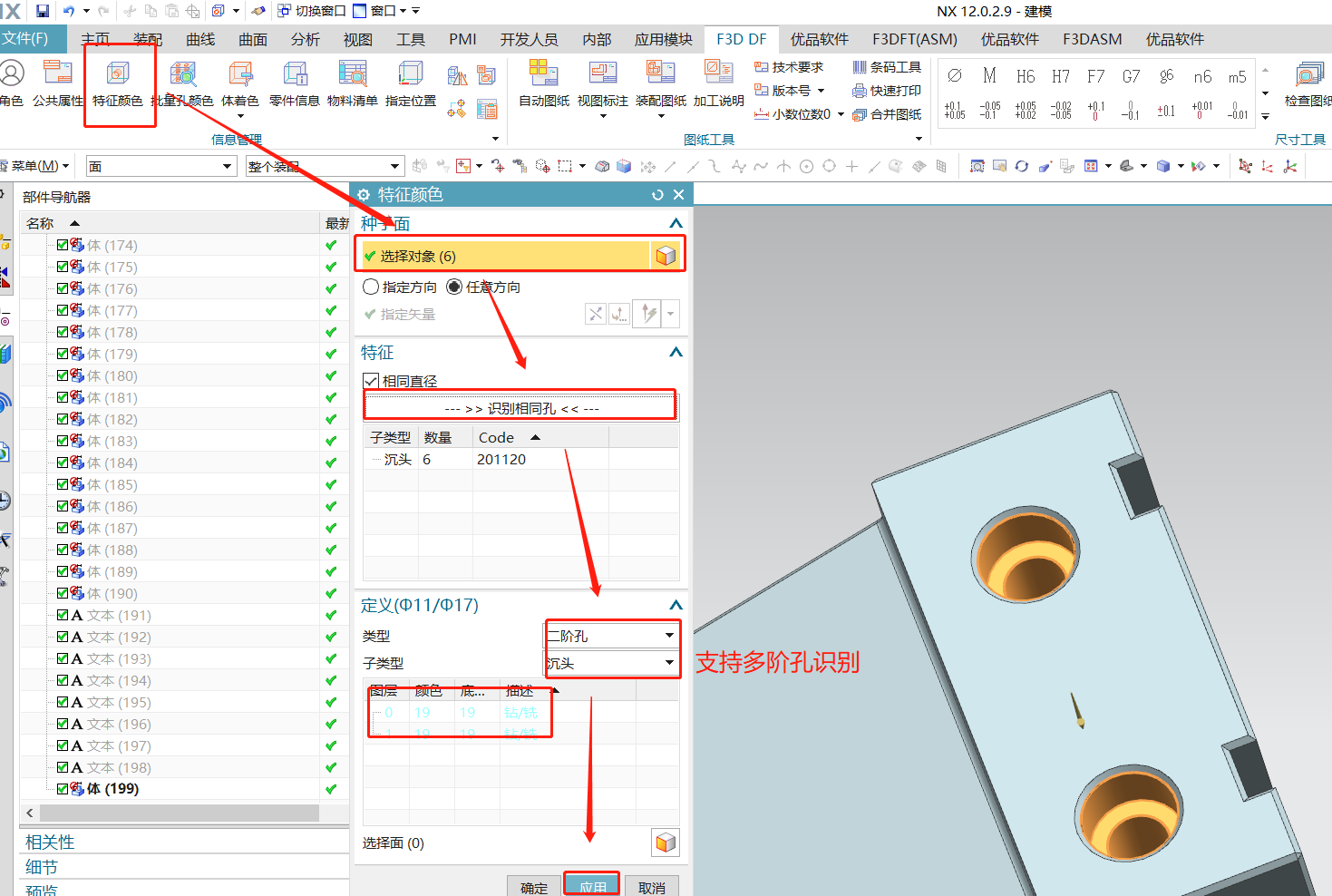

软件在图纸中标注组件面符号/公差以及孔的类型时,需要在3D模型中为所标注的面和孔添加相应的颜色,出图时才会标注。

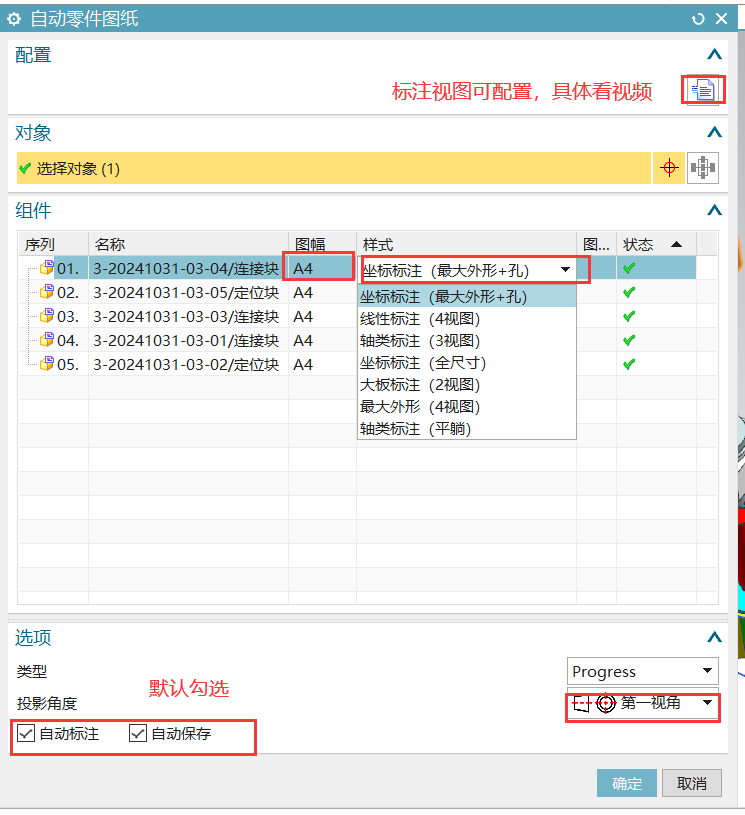

选择需要出图的组件/图框大小/标注的样式和投影视角后就可以点击确认。
图纸的标注与保存需要勾选下方的【自动标注】和【自动保存】这两个选项。

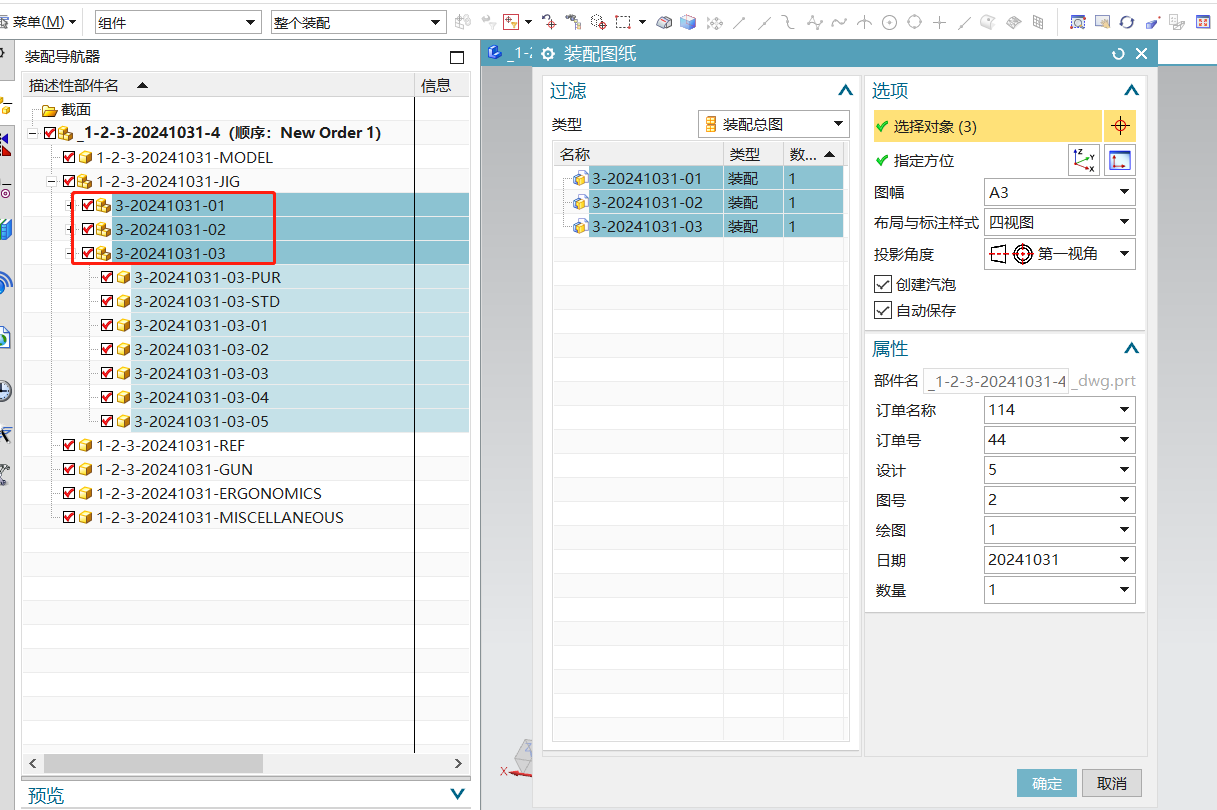

首先需要确认图档的零件是不是装配组件,装配版出图只能识别装配组件。

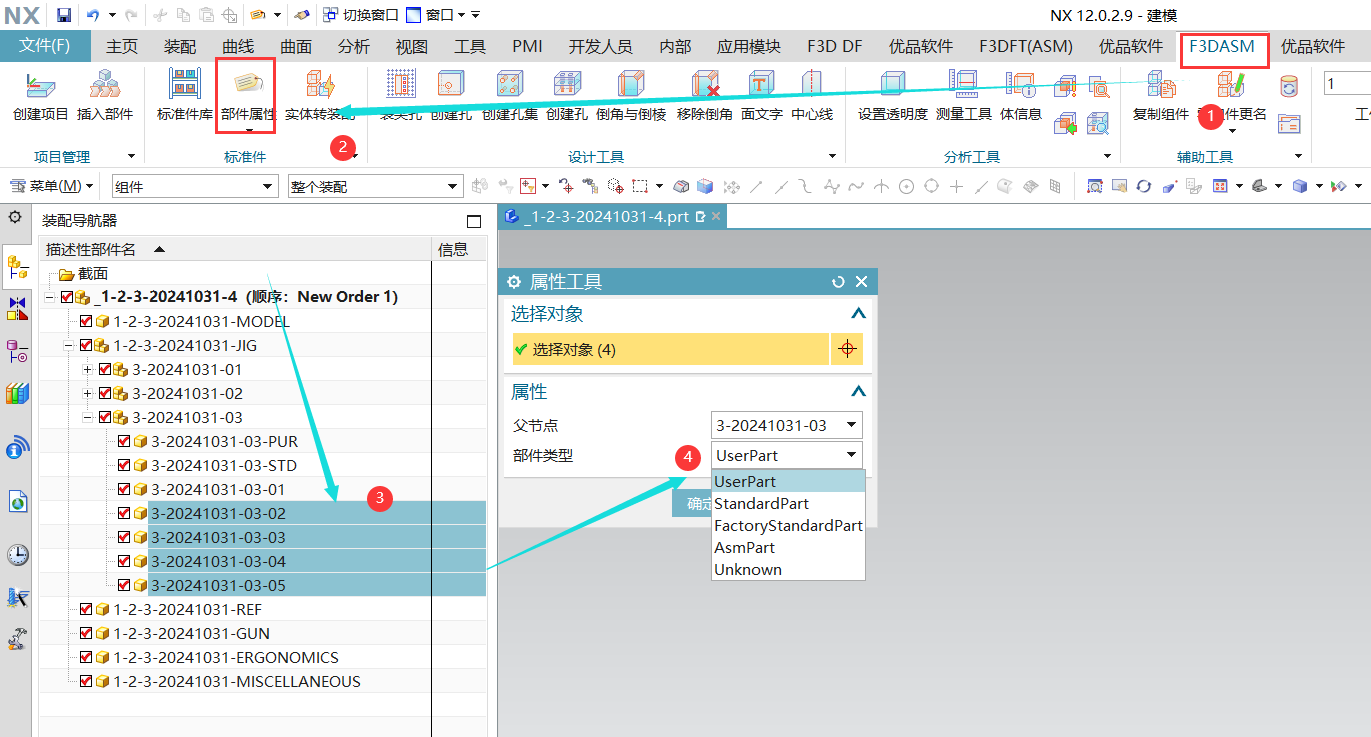

这个问题大多数发生在外部导入的图档中,组件没有零件类型的属性。需要在ASM模块中的【部件属性】功能中为其赋予属性。

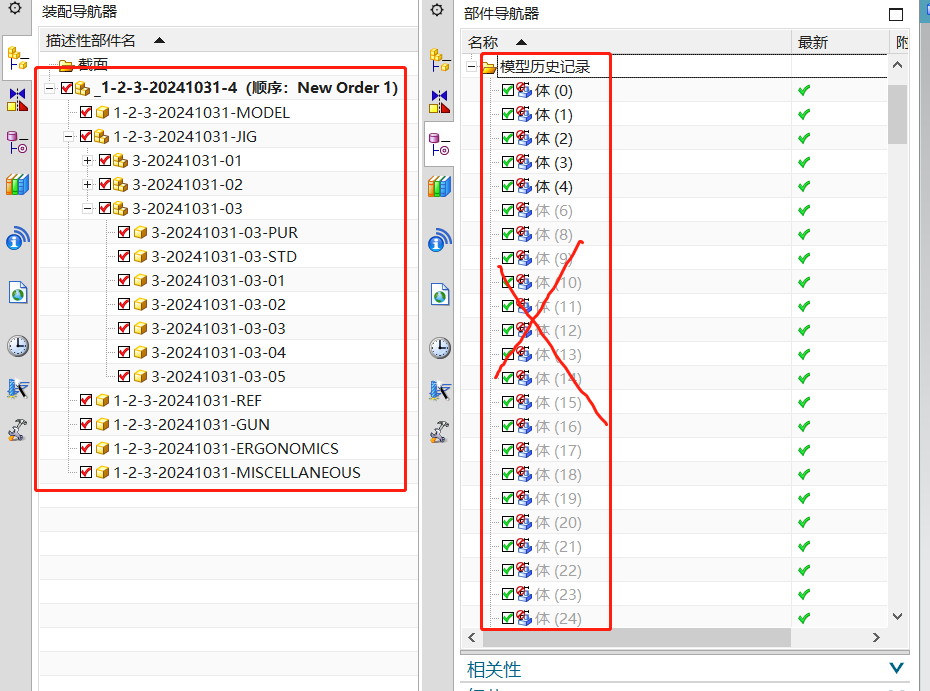

需要整理好装配树(用我们软件出的项目装配和实体转装配除外)必须要为组件上一级创建一个父项(子装配树)才能识别得到。
