操作流程【SVIP可用】

创建前准备

在创建夹具前，需要为产品创建用于装夹或检测的点。

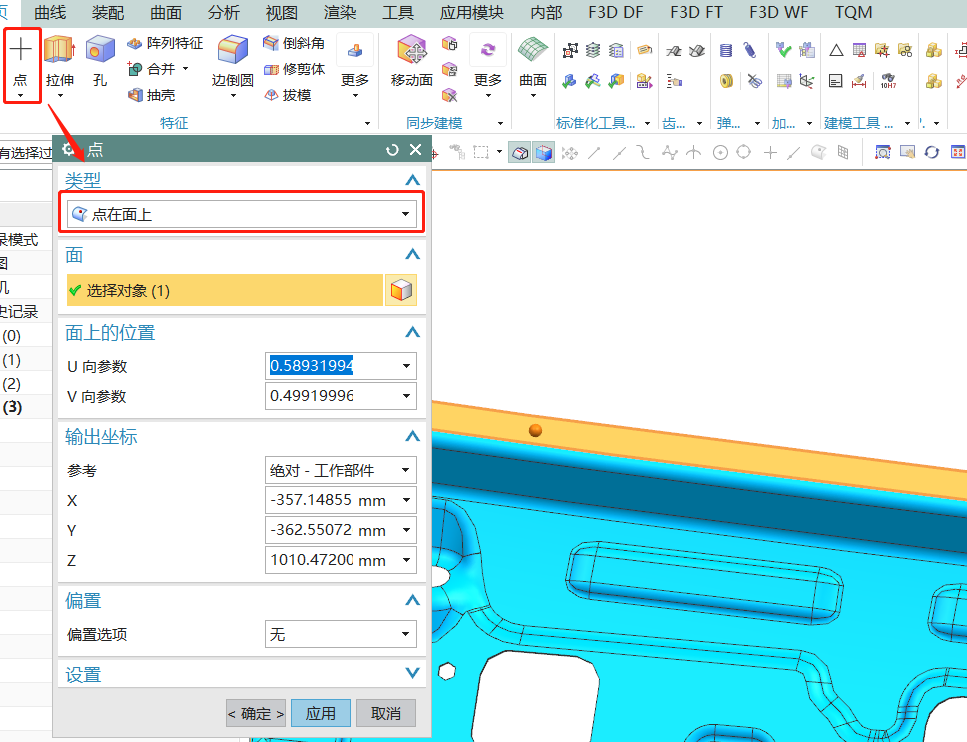

使用UG本身的【点】命令，类型选择面上的点。

夹具项目初始化

用于创建夹具项目、指定生成底板和指定【点】类型的功能。

夹持产品

选择需要装夹和检测的产品，并设置产品的类型。
1.选择产品【体】
2.指定产品类型【主产品】|【副产品】
3.点击添加
当然，可以在界面下方的列表中更改产品的类型。

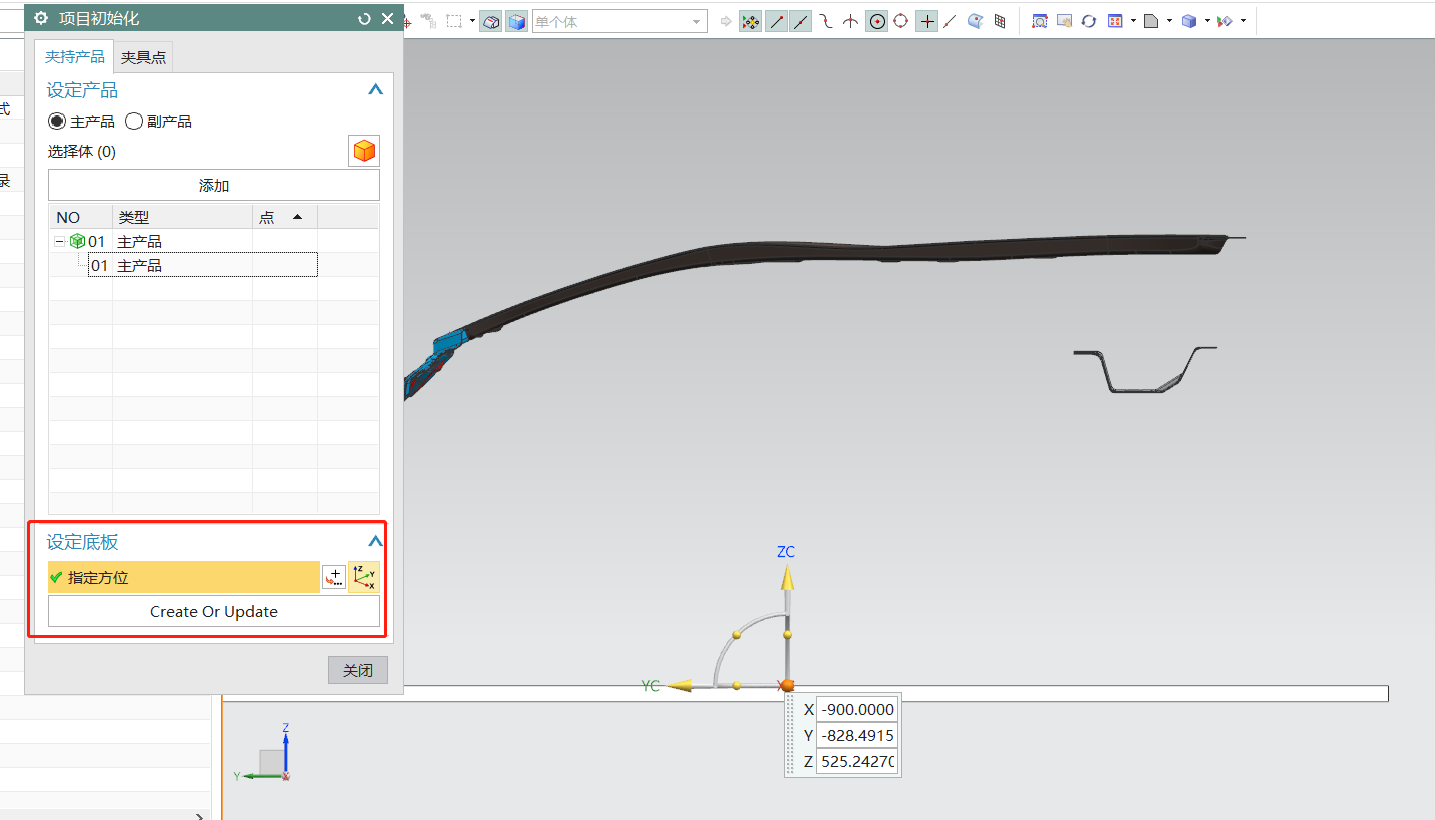

设定底板

指定底板方位，注意！！底板面必须跟Z轴保持垂直状态，否则生成的夹具反向也是歪的或者是直接报错。
1.点击【Create Or Update】按钮进行生成坐标方位。（正常是自动指定方位的，若底板拖动过位置或给改过坐标系，择需要手动指定方位）
2.点击指定方位，对话框中指定坐标，类型【面上的点】面中心
3.确认好后再次点击【Create Or Update】即可。

夹具点

1.选择【点】
2.选择设定的点类型
3.点击添加

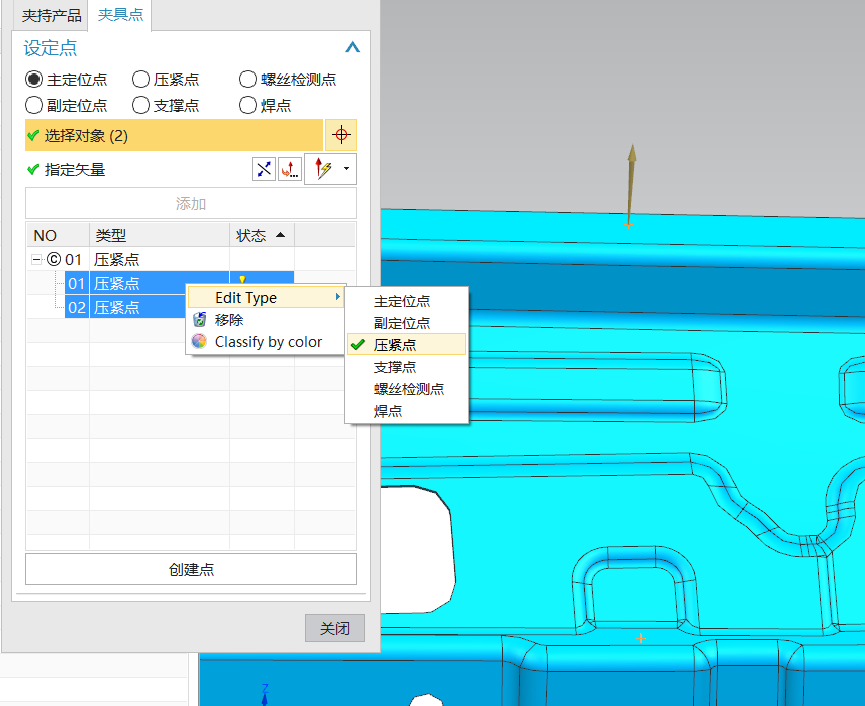

当然，可以在界面下方的列表中更改点的类型。

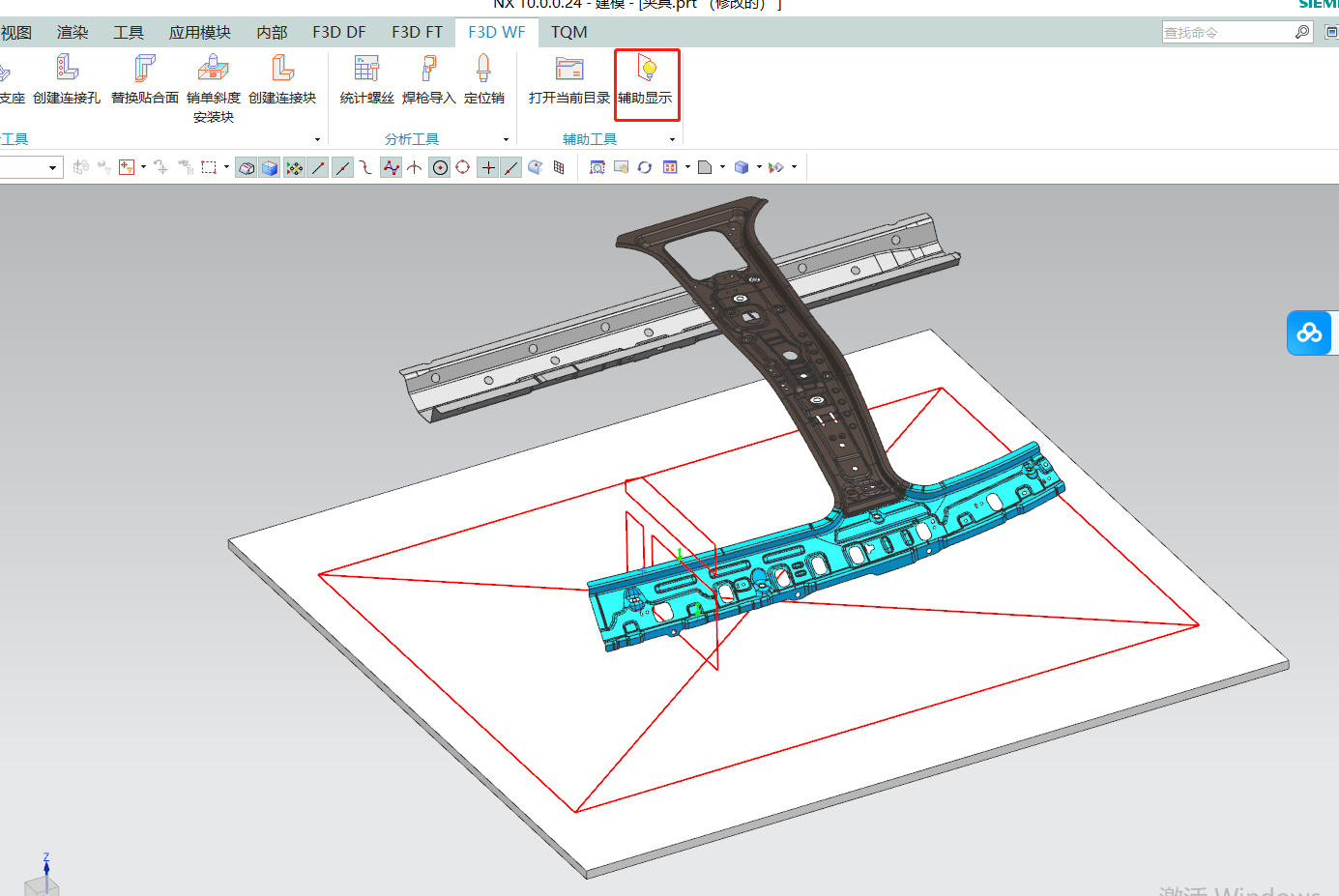

辅助显示

该功能将显示我们创建的底板平面的位置，点的位置以及夹具机构平面的位置。

结构布局

设定点类型后，所有设定类型的对象都会在【NonGroup】组类。

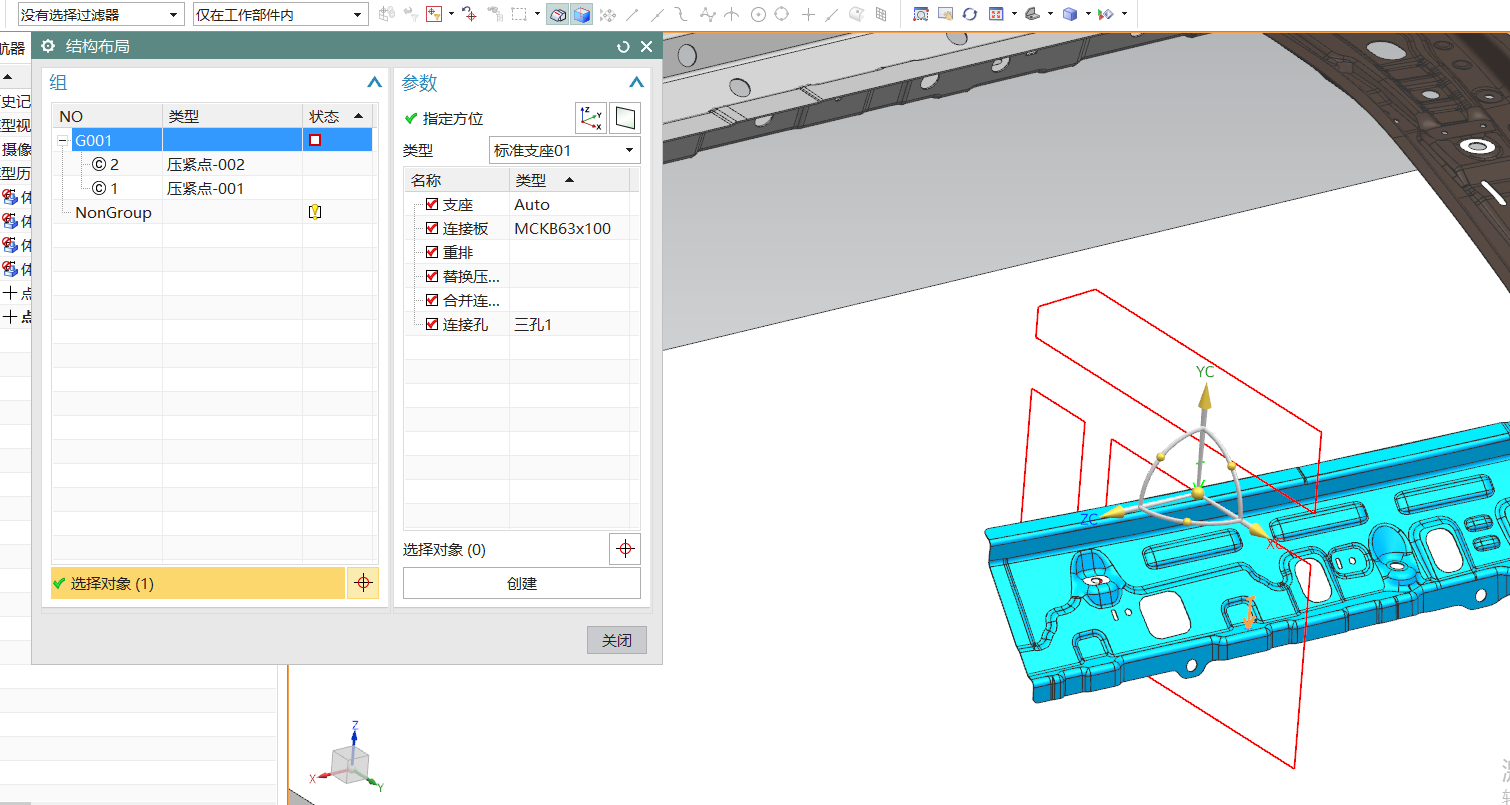

1.通过右键，新建组（每新建一个组代表新建了一个夹具）。把【点】拖动到新组类。

2.选择新建的组，在视窗内会显示机构的平面，通过移动坐标来选择机构的放置位置。

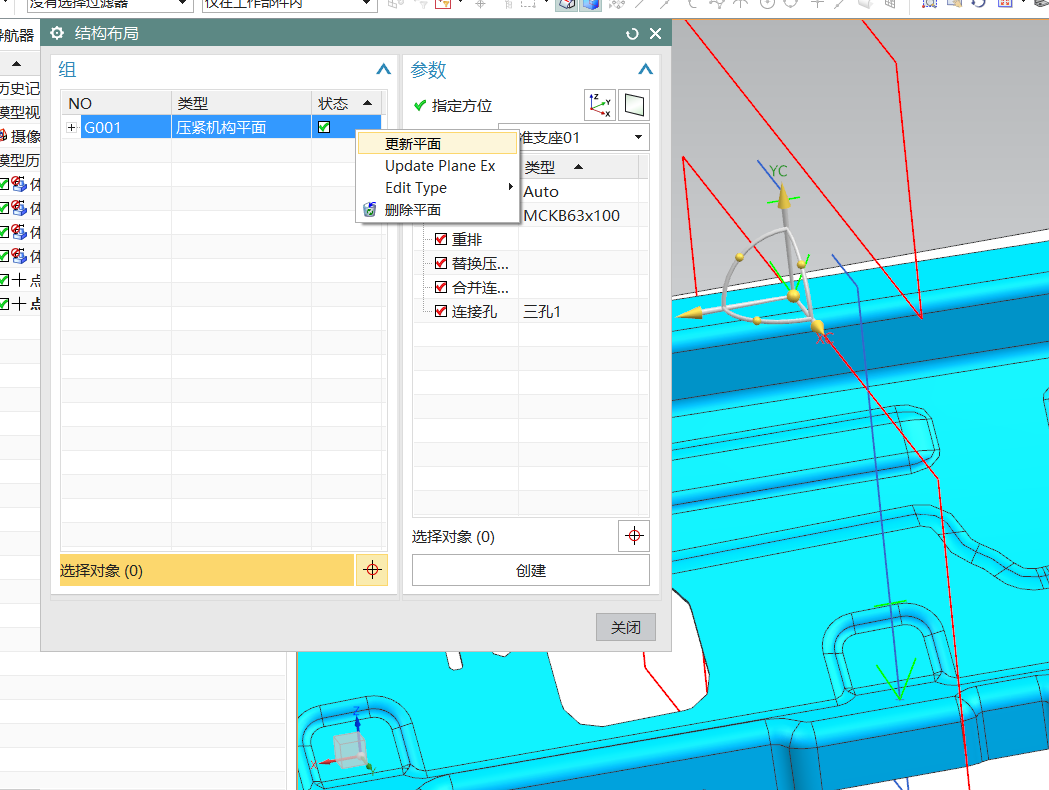

3.指定完坐标后，右键组，点击更新平面。这样机构平面与【点】之间会生成块路径线。

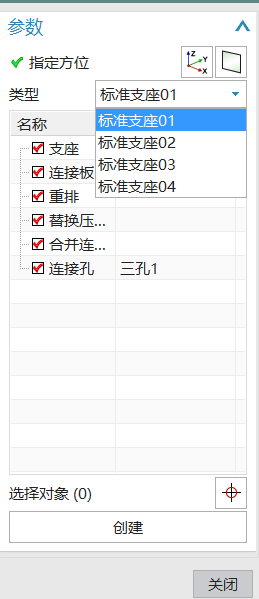

4.选择生成的机构样式，（可配置）

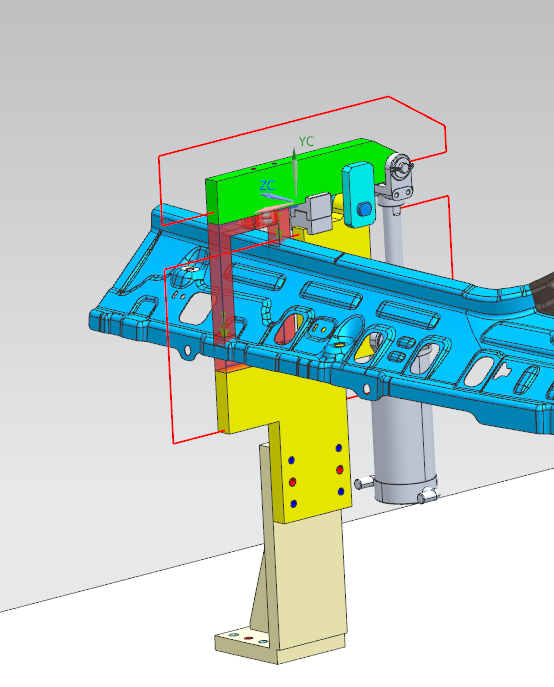

5.点击创建
